我们的产品
  • 同步辐射氮化硅薄膜窗口

    同步辐射扫描透射电子显微技术(STXM)中的生物样品支持膜

    了解更多
  • 硅片

    半导体硅片是制作芯片的核心材料,贯穿了芯片制作的全过程。我们提供多参数、性价比高、质量稳定的硅片。

    了解更多
  • TEM氮化硅薄膜窗口

    透射电子显微镜(TEM)样品杆的支持载网

    了解更多
  • 纳米孔氮化硅薄膜窗口

    应用于长序列、低成本、单分子高通量的DNA测序技术

    了解更多
  • 原位液体芯片

    实现纳米样品液体环境下实时动态观测

    了解更多
  • 产品优势

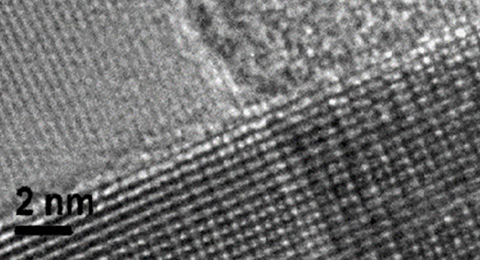

  • 超洁净

    成像清晰

    百级洁净环境制备

    100%检验

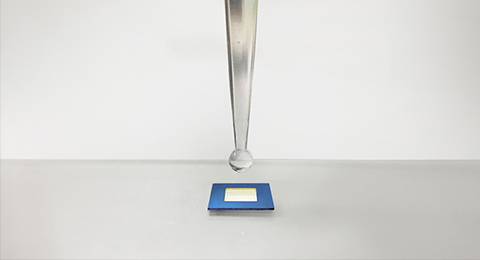

  • 高强度

    超强支撑

    压力耐受(PSI):60

    应力<250Mpa

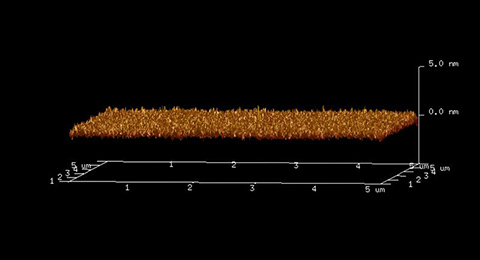

  • 超平整

    表面粗糙度: <0.3nm

    厚度一致性: <5 %



  • 逐片检验

    成熟工艺

    逐片检验

    质量保证

  • 科研案例
  • 从长膜到留出窗:一张标准品是怎么"生出来"的 从长膜到留出窗:一张标准品是怎么"生出来"的(大白话版)第一步:给硅片"两面贴膜"拿一片 N 型硅(电阻 1–10Ω·cm),送进 LPCVD 炉子,800℃ 上下,在正反两面各长一层氮化硅,比如各 100nm。这层膜就是将来要用的"窗户"。(为什么两面都长?为了应力对称,硅片不翘。)第二步:正面"画窗户"在正面氮化硅上涂胶、光刻,把"以后要露出来的窗"用胶盖住,周围不要的地方用等离子刻掉氮化硅,露出硅。这一步相当于在天花板上先标好"天窗"位置。第三步:背面"挖洞"把片子翻
    了解更多 >
  • 芯片上的"薄冰"为啥不能超声洗?氮化硅窗口使用 3 大忌

    芯片上的"薄冰"为啥不能超声洗?氮化硅窗口使用 3 大忌忌一:扔进超声清洗机那张膜薄得像冬天窗上的冰花,超声震动会让膜在硅框边缘微裂纹扩展,当时不破,装上线站抽真空"啪"就裂。正确做法:只用化学浸泡(丙酮→乙醇→去离子水顺序浸 1–2 分钟),或者等离子体清洗(O₂ 等离子 30–60s 去有机),别动超声波。忌二:用氢氟酸(HF)泡氮化硅在 KOH 里几乎不刻,但在 HF 里会慢慢被吃——尤其是 PECVD 的非化学计量 SiNₓ,含 H 更多,HF 下更快。有的同学想"去完 Si

    了解更多 >
  • 选 50nm 还是 200nm?一张表看懂氮化硅窗口怎么挑

    先记一个常识膜越薄 → X 光越好穿 → 但越容易破;膜越厚 → 越扛压差 → 但软 X 光被自己吸收掉一截。所以选型就是在"透"和"牢"之间找平衡点。大白话对照表(行业通用经验值)实验推荐膜厚开窗别超过理由软 X 射线(碳边、氮边吸收谱)50–100nm1×1mm(50nm)/1.5×1.5mm(100nm)光软,膜厚了穿不过去常规同步辐射透射成像(0.5–2keV)100nm1.5×1.5mm透射和强度黄金中间值硬 X 射线(>5keV)、荧光分析200–500nm2.5×2.5mm硬光不怕厚,要膜扛得住压差装液

    了解更多 >
